滌綸長絲常見物理指標(biāo)檢測(cè)
發(fā)布時(shí)間：2021-01-26 21:34
滌綸長絲的物理指標(biāo)反映了纖維的粗細(xì)、長度、柔軟性、含油量等方面的物理性質(zhì)，通過了解這些性質(zhì)，有利于產(chǎn)品使用者根據(jù)自身生產(chǎn)實(shí)際選擇合適的產(chǎn)品，以便生產(chǎn)出符合相應(yīng)標(biāo)準(zhǔn)的產(chǎn)品來。常見的物理指標(biāo)有
纖度、
斷裂強(qiáng)度、
斷裂伸長%、
卷曲收縮率H.C.C、
沸水收縮率BWS 、
OPU%等。
1、纖度規(guī)格dtex/f
纖度規(guī)格反映了滌綸絲的粗細(xì)、長度、柔軟性等特性，是產(chǎn)品使用者在選擇產(chǎn)品時(shí)依據(jù)的最重要的指標(biāo)之一。
例如FDY167dtex/96f中，167dtex代表是的纖維的粗細(xì)。1dtex(分特)表示的含義是：每10000米長度的絲的重量為1克，因此167dtex就表示每10000米長的絲重量是167克。F表示的是纖維的單纖根數(shù)，由于在滌綸絲的生產(chǎn)過程中，除了單絲外，其他滌綸絲都是由很多單根纖維組成的，在本例中96F就表示該規(guī)格的滌綸絲有96根單纖組成的，這主要是反映纖維的柔軟度，一般F數(shù)越高，其所生產(chǎn)的產(chǎn)品手感越柔軟。1旦尼爾（D）=1.11分特（dtex），因此FDY167dtex/96f也可表示為150D/96F，1旦尼爾（D）表示的含義是：每9000米長度的絲的重量為1克。

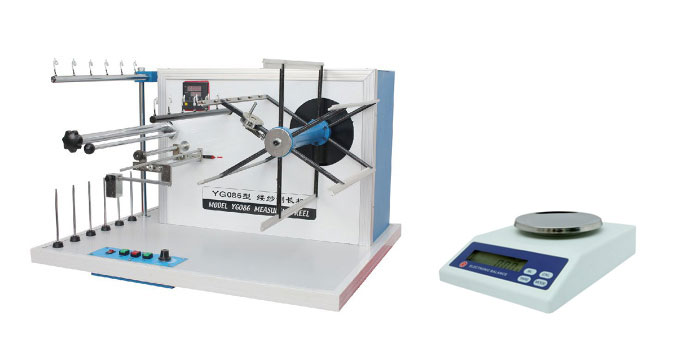

下面2個(gè)儀器就是用來測(cè)試規(guī)格的具體分特的，根據(jù)上述基礎(chǔ)知識(shí)來推測(cè)絲的規(guī)格，左邊的
縷紗測(cè)長儀用來測(cè)試長度，右邊的用來測(cè)試重量，再放大倍數(shù)就可以估算是多少D的了，當(dāng)然放大的倍數(shù)越大，誤差也會(huì)越大。
2、斷裂強(qiáng)度（CN/dtex）
斷裂強(qiáng)度是衡量纖維在順向拉伸時(shí)所能承受最大的拉力的指標(biāo)，強(qiáng)度的多少能夠直接影響成品布的撕裂強(qiáng)度和耐摩性等。如果纖維的斷裂強(qiáng)度過低，將會(huì)導(dǎo)致纖維在織造的過程中出現(xiàn)斷頭現(xiàn)象，而且織成的成品布的撕裂強(qiáng)度也會(huì)不足，從而影響企業(yè)的生產(chǎn)效率和成品布的質(zhì)量。對(duì)斷裂強(qiáng)度的要求一般要在3.0 CN/dtex以上，正常情況下FDY和DTY產(chǎn)品的斷裂強(qiáng)度大致在3.3CN/dtex～4.2CN/dtex之間的話就可以滿足織造需求。
3、斷裂伸長%
斷裂伸長率主要是測(cè)試?yán)w維在順向拉伸過程中的殘余比例，一般POY產(chǎn)品在110%-130%；FDY產(chǎn)品在20%-30%；DTY產(chǎn)品15%-25%。一般來說，具有較低的殘余伸度纖維，其染色性較佳，強(qiáng)度較高，卷縮率較高，因此在不造成纖維毛絲的情況下，一般會(huì)選擇較低的殘余伸度。過高的殘余伸度會(huì)造成DTY產(chǎn)生僵絲問題，F(xiàn)DY易發(fā)生染色不均勻等問題，而且會(huì)導(dǎo)致纖維縮率下降、織布染整不易定型、起皺等不良影響。

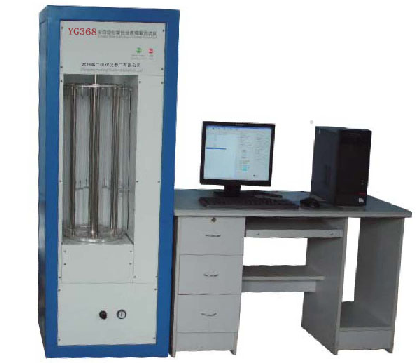

4、卷曲收縮率H.C.C
一般情況下，卷曲收縮率高則DTY相對(duì)蓬松性較好，成品的布面比較豐厚。這項(xiàng)指標(biāo)可由加彈工藝上調(diào)整而得到。 一般DTY此項(xiàng)指標(biāo)無特定要求，低彈絲20%以下，網(wǎng)絡(luò)高彈則在30%左右。如果客戶有特別的需求，需要對(duì)生產(chǎn)工藝進(jìn)行相應(yīng)的調(diào)整。
沸水收縮率是的纖維在遇到熱水（高溫100℃）時(shí)收縮的比例。此項(xiàng)指標(biāo)對(duì)后道織布、染整來說是個(gè)重要的參數(shù)。沸水收縮率比較高時(shí)經(jīng)向易短碼，但布在定型時(shí)，布面會(huì)比較好。沸水收縮率過低時(shí)收縮率不足，不易定型，易起皺，經(jīng)向縮碼較少。
6、含油率OPU%
OPU%是指纖維的含油比率。油劑的主要功能是減少摩擦力，抗靜電、抗菌、抗氧化等。含油率過高過低都會(huì)對(duì)產(chǎn)品產(chǎn)生不良影響。對(duì)于DTY產(chǎn)品，一般要求1.0%以上，其中針織1.5%以上，劍桿、提花機(jī)等高張力織造機(jī)種最好在2.5%以上。對(duì)于FDY產(chǎn)品，一般在0.7%-1.2%，有光絲相對(duì)半光絲高些，異形絲相對(duì)圓形高些，經(jīng)編用途相對(duì)噴水高些。對(duì)于油劑的選擇，大廠一般選擇德國、日本進(jìn)口的油劑，含油量一般控制在國標(biāo)要求的范圍之內(nèi)。一些小化纖廠的油劑一般是國內(nèi)生產(chǎn)的，部分油品較差，時(shí)間較長時(shí)會(huì)導(dǎo)致纖維出現(xiàn)發(fā)黃等問題，而且纖維的含油量也比較高。
7、沸水收縮率BWS
沸水收縮率是的纖維在遇到熱水（高溫100℃）時(shí)收縮的比例。此項(xiàng)指標(biāo)對(duì)后道織布、染整來說是個(gè)重要的參數(shù)。沸水收縮率比較高時(shí)經(jīng)向易短碼，但布在定型時(shí)，布面會(huì)比較好。沸水收縮率過低時(shí)收縮率不足，不易定型，易起皺，經(jīng)向縮碼較少。
