一、用途：
儀器用于測定棉、毛、化纖等束纖維的強力。
二、結構原理

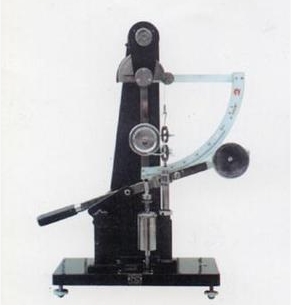

儀器是由機架、擺桿、操縱裝置和緩沖器等主要部件組成。屬于一種擺桿式束纖維強力斷裂試驗儀，機身為立式，傳動部分采用重壓式并以油液緩沖器調節其下降速度，當束纖維夾持在上、下夾持器之間，并扳動手柄解除對杠桿的約束時，杠桿受加壓重錘重力作用而偏轉，同時緩沖器的活塞和拉桿開始下降，下夾持器也隨著下降，此時纖維束受到拉伸負荷，纖維束斷裂時，支撐在弧形齒條上的掣子制止扇形桿倒退，從強力刻度尺上便可直接讀出斷裂負荷—cN數。旋轉復位旋轉使六個掣子與齒條脫開，使強力刻度尺復位。
三、主要技術參數
1、強力測試范圍：0~3000cN
2、夾持器型式：a.波形夾持器；b.卜氏夾鉗
3、下夾持器動程：0~50mm
4、下夾持器下降速度：4~25mm/min
5、緩沖器：采用圓柱式可調節油壓裝置
6、重錘名義重量：3Kg
四、適用標準
1、GB/T1378《棉纖維斷裂強力試驗方法----束纖維法》
2、GB5882《苧麻束纖維斷裂強度試驗方法》
3、 ISO3060《棉纖維----束纖維斷裂強度的測定》
